2022年4月自考02306自动控制理论二试题（历年真题）

2022年4月自考自动控制理论二真题试卷出来了，免费下载哦，欢迎有需要的同学下载学习哦，此外还包含2022年4月高等教育自学考试全国统一命题考试真题试卷免费下载。

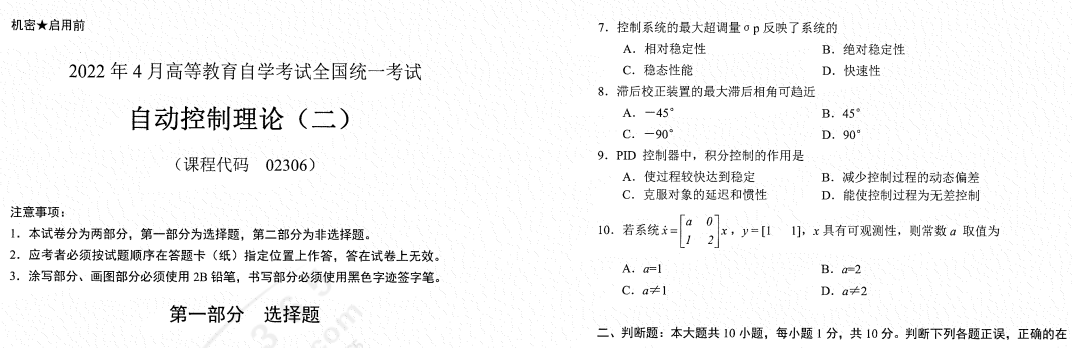

2022年4月高等教育自学考试全国统一考试机密★启用前

自动控制理论（二）

（理程代码 02306）

注意事项：

1. 本试卷分为两部分,第一部分为选择题，第二部分为非选择题。
2. 应考者必须按试题顺序在答题卡（纸）指定位置上作答，答在试卷上无效。
3. 涂写部分、画图部分必须使用2B铅笔，书写部分必须使用黑色字迹签字笔。

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

第_部分选择题

一、单项选择题:本大题共10小题，每小题1分，共10分。在每小题列出的备选项中 只有一项是最符合题目要求的，请将其选出。

控制系统的最大超调量op反映了系统的

A.相对稳定性 B.

C.稳态性能 D.

二、判断题：本大题共10小题，每小题1分，共10分。判断下列各题正误，正确的在 答题卡相应位置涂”A”，错误的涂“B”。

11. 普通洗衣机控制系统属于开环控制系统。
12. 信号流图中，输出节点又称为零节点。
13. 控制系统的稳态误差ess反映了系统的相对稳定性。
14. 要求系统快速性好，则闭环极点应距离虚轴远。
15. 根轨迹终止于开环零点。
16. 某闭环控制系统的单位脉冲响应函数为亠非零的常数，则该闭环素统是稳定的。
17. 若要改善系统的动态性能，可以增加微分环节。
18. PD控制器具有滞后的相位特征。
19. 李亚普诺夫直接法既可判别线性系统稳定性又可判别非线性系统稳定性。
20. 继电特性是一种非线性特性。

第二部分非选择题

三、填空题:本大题共10小题，每小题1分，共10分。

21. 变量系统是经典控制理论的主要研究对象。
22. 连续系统的运动状态是用 来描述的。
23. 传递函数 多项式的根，称为它的极点。
24. 状态变量是确立动力学系统状态的 o
25. 二阶系统的阻尼比&在 范围时，响应曲线为非周期过程。
26. 延迟环节的极坐标图为一个 。
27. 通常随着开环放大系数的增加，系统的动态性能将变 o
28. 在实际中很少单独使用的校正方式是 o
29. 将离散信号转换为连续信号的装置称为 。
30. 采样定理指出，采样角频率四与输入信号带宽角频率少h的关系应满足  四、简答题：本大题共4小题，每小题6分，共24分。

31 .控制系统的数学模型通常有哪几种形式？

32. 在对数坐标图(Bode图)中为什么④轴采用对数坐标？
33. 为什么在控制系统分析中，常采用阶跃函数作为典型输入信号？
34. 与经典控制理论相比，为什么现代控制理论中，存在可控性、可观测性问题？ 五、计算分析题：本大题共3小题，每小题10分，共30分。
35. 已知系统特征方程为354+10蛆+5站+$ + 2 = 0,试用劳斯稳定判据确定系统的稳 定性。
36. 给定系统如图所示，KN0,试画出系统的根轨迹。
37. 设系统的开环传递函数Gk (s)=…广土、,试求:

• Kp,Kv 和 Ka。
• 当 r(f)=5t时的 ©sso
• 当 r(Z)=2+2t+t²时的 e_ss。

六、综合设计题：本大题共1小题，每小题16分，共16分。

38. 设线性定常系统的状态空间表达式为

点击免费下载：2022年4月高等教育自学考试全国统一命题考试

以上就是2022年4月自考自动控制理论二真题试卷，有需要的同学可以自行下载使用，有什么问题可以随时留言咨询。
